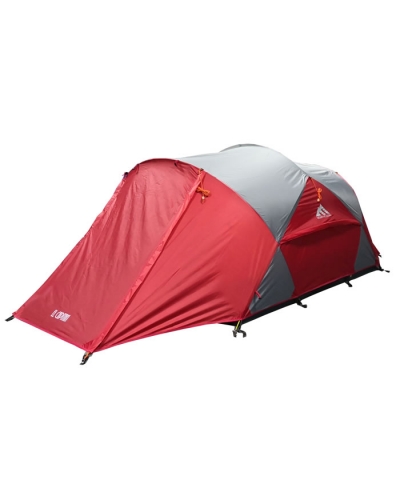

EL CAPITAN

POIN-POIN DISAIN TENDA EL CAPITAN INI:

• 3 Seasons tent
• Disain konstruksi tunnel tent yang dikembangkan menjadi free standing tent.
• Two layer tent, tenda ini didisain dengan tipe tenda yang memiliki dua lapis dinding. Dinding pertama yang disebut dengan “inner”, terbuat dari bahan polyester breathable (bernafas) sehingga pengguna tidak terperangkap uap lengas dari proses penguapan dari tubuh mereka selama berada didalam tenda. Dinding kedua yaitu begian luar tenda yang disebut dengan “Flysheet” terbuat dari bahan polyester ripstop yang dilapisi lapisan tahan air tahan air serta setiap sambungan jahitan pada tenda ini di lapisi oleh seam tape tahan air untuk mencegah terjadinya kebocoran pada tenda.
• Adanya Gap atau jarak yang cukup jauh diantara dinding dalam dan dinding luar sehingga proses kondensasi uap air yang dihasilkan oleh tubuh penghuni tenda yang tidak tembus pada bagian dinding dalam dan menempel disana (karena water proof) bisa lebih cepat mengering karena Gap atau jarak yang cukup jauh antara dinding dalam dan dinding luar memberikan keleluasaan aliran udara untuk lewat dan mengeringkan uap air kondensasi tersebut. Selain itu Gap itu juga mencegah menempelnya dinding tenda bagian luar pada bagian dalam saat terjadi hujan lebat dan angin.
• Memiliki dua pintu akses yang memudahkan pengguna untuk keluar masuk dan juga sirkulasi udara disaaat cuaca panas.
• Memiliki dua ruang vestibule (teras) yang sama luasnya sehingga bisa di fungsikan untuk berbagai kebutuhan.
• Kapasitas standar tenda ini adalah untuk 4 orang namun jika postur tubuh pengguna tidak besar-besar bisa di maksimalkan untuk 5 orang dengan menyimpan barang-barang di salah satu vestibule.
• Pintu vestibule memiliki dua resleting sehingga bisa dibuka di bagian tengah atau samping untuk akses ke dalam tenda.
• Terdapat beberapa Velcro dibagian sisi dalam flysheet, digunakan dengan memasangkan pada frame tenda sehingga semakin memperkuat terpasangnya flysheet pada tenda.
• Terdapat enam tali pengencang yang jika digunakan untuk membuat tenda semakin kencang berdiri terutama saat menghadapi cuaca buruk dan berangin kencang.
• Memiliki foor print atau alas tenda yang berfungsi untuk melindungi bagian dasar luar tenda agar tidak secara langsung bersentuhan dengan tanah.

UKURAN TENDA

• Lebar tenda: 170 cm
• Panjang teras bagian depan: 80 cm
• Panjang ruang huni tenda: 210 cm
• Panjang teras bagian belakang: 80 cm
• Tinggi tenda: 120 cm
• Berkapasitas Comfort 4 (empat) orang, namun bisa di isi 5(lima) orang yang berpostur tubuh kecil namun barang-barang harus disimpan di teras (vestibule)
• Ukuran packing: 50 x 20 x 20 cm
• Berat bersih: 3.9kg (tanpa foot print)

SPESIFIKASI MATERIAL

• Flysheet: 210t PLYESTER RIPSTOP pu3000mm Seam taped
• Inner: 190T polyester PA & Breathable
• Mesh: B3 no-see-um mesh
• Floor tent: 190T polyester PU3000mm seam taped
• Footprint: 190T polyester PU3000mm seam taped (beratnya 0.29kg)
• Poles: Aluminium 7001 T6 D8.5mm (2 pcs), D5.5mm 1 (terdapat 5 batang poles yang di satukan dalam dua buat triangle joining)
• Peg: aluminium peg, 18 pcs
• Guy Rope: Reflecting glowing in the dark guyrope diameter 3mm dengan aluminium stopper.
• UTX-Duraflex b
• uckles, YKK Zippers dan 250 mm Nylon webbing

KELENGKAPAN PAKET TENDA EL CAPITAN Didalam satu pack tenda El Capitan terdapat item-item sbb:

1. Inner tenda
2. Flysheet tenda
3. Footrint
4. Dua buat webbing strap ber Velcro
5. Satu batang Frame (poles) lurus untuk bagian depan
6. Satu batang Frame (poles) lurus untuk bagian belakang
7. Lima batang frame (poles) yang disatukan dengan dua buah Triangle Joining sehingga membentuk satu batang frame yang bercabang untuk bagian tengah
8. Kantong tenda.
9. Pasak (peg) sebanyak 18 batang
10. Kantong pasak tenda
11. Kantong frame (poles) tenda.
12. Packingan tenda El Capitan

POLES TRIANGLE JOINING

1. Frame (poles) untuk bagian tengah tenda yang memiliki Triangle Joining untuk menyatukan beberapa batang tenda untuk membentuk seperti huruf “H” (gambar 1)
2. Bentuk triangle joining saat dipasang pada tenda dalam posisi berdiri (gambar 2)

CARA MENDIRIKAN TENDA EL CAPITAN

• Bentangkan inner tenda dan kemudian letakan frame (poles) bagian tengah yang memiliki Triangle Joining dan sudah dalam keadaan siap dipasangankan ke tenda. (gambar 1)
• Pasangkan setiap ujung frame (poles) pada keempat ujung Inner tenda yang memiliki webbing dengan mata ikan. Setelah frame tersebut terpasang akan terlihat seperti gambar 2
• Kemudian pasangkan frame yang dibagian depan dan belakang. Ujung-ujung frame dipasangkan pada webbing bermata ikan yang ada pada sisi kiri dan kanan inner tenda. Kemudian pasangkan clip bagian tengah inner pada frame tengah (Gambar 3)
• Sebelum memasang semua clip inner pada frame (poles) pasang terlebih dahulu Clip lock yang digunakan untuk mengunci persilangan frame (gambar 4) Clip lock ini ada empat buah dan berfungsi sebagai pengunci persilangan frame. Cara membuka dan mengunci Clip Lock ini dijelaskan terpisah dibawah.
• Setelah ke empat Clip Lock terpasang, lalu pasang semua clip inner ke frame (poles) sehingga inner tenda berdiri sempurna perhatikan gambar 5 dan gambar 6
• Setelah itu pasang footprintnya, ujung-ujung footprint memiliki webbing dan mata ikan untuk catelan ke ujung frame (gambar 7 dan gambar 8)
• Selanjutnya adalah memasang flysheet tenda, pasangkan flysheet tenda yang paling mudah adalah amati jahitan nya sesuaikan dengan betuk rangka tenda. Pada bagian dalam flysheet terdapat beberapa Velcro yang berfungsi untuk cantelan kuncian flysheet ke frame sehingga lebih kencang terpasang. Velcro ini ada di bagian frame depan dan belakang bagian atas. (gambar 9)
• Kemudian pasangkan webbing ber mata ikan flysheet yang terdapat pada ujung-ujung flysheet (gambar 10), masukan pada setiap ujung frame (gambar 11), dan setelah itu kencangkan webingnya agar flysheet tidak kendur (gambar 12)
• Pasanglah pasak-pasak tenda pada setiap kaki-kaki tenda untuk membuatnya lebih kencang lagi, dan pasang pasak pada kedua ujung vestibule depan dan belakang sekencang mungkin sehingga sekarang tenda sudah berdiri sempurna (gambar 13 dan gambar 14)

CARA MEMBUKA DAN MENGUNCI CLIP LOCK

1. Perhatikan Gambar 1, peganglah clip lock seperti di gambar lalu pencet (arah pencetan sesuai dengan arah panah) Gambar 1
2. Maka gate clip lock akan terbuka sendiri (gambar 2)
3. Kemudian kaitkan pada kedua frame (poles) yang bersilang kemudian kunci kembali gate dari pada clip lock (gambar 3)
4. Sehingga sekarang kedua frame yang bersilang dalam keadaan terkunci agar kokoh dan stabil (gambar 4)
5. Posisi Clip Lock yang benar (gambar 5)

FITUR-FITUR LAIN EL CAPITAN

1. Pintu vestibule dalam keadaan tertutup (gambar 1)
2. Pintu tengah vestibule dalam keadaan terbuka penuh (gambar 2)
3. Pintung vestibule juga bisa dibuka dari sampingnya (gambar 3)
4. Ventilasi dalam keadaan tertutup (gambar 4)
5. Ventilasi dalam keadaan terbuka (gambar 5)
6. Pintu akses tenda dalam keadaan tertutup dan terlihat dari dalam tenda (gambar 6)
7. Pintu akses tenda dalam keadaan terbuka dan jaringnya tertutup (gambar 7)
